随着轨道交通事业的蓬勃发展,电气化铁路和地铁对国民经济的发展,起着越来越重要的推动作用。南京启智电气的技术团队比较早的参与了轨道交通相关配套电力设备智能化的项目中,为轨道交通用电智能化助力。
南京启智电气的技术团队较早的参与了电气化高铁供电设备智能化的相关项目,具备丰富的电气化高铁电力设备在线产品研发及运行经验,团队参与了国内第一台智能化牵引变压器的监测工作,参与了为2022年北京冬奥会服务的京张、京雄高铁的全线牵引变电所的智能化工作。提供牵引变电所所站级的整站在线监测和故障诊断级健康管理解决方案。

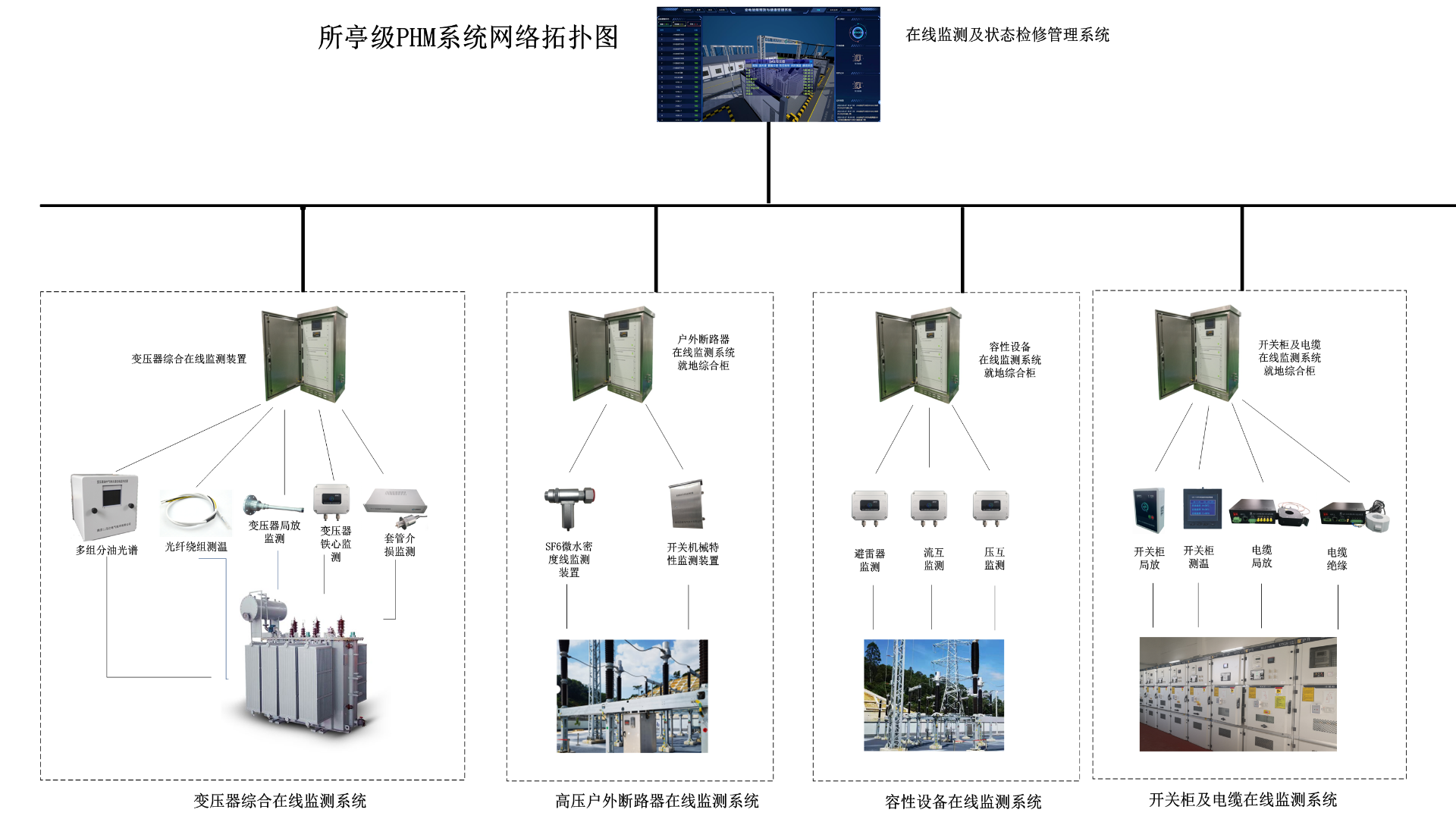

启智QZE-9000系统包含供电设备在线监测、数据分析平台、设备健康管理三大部分。面向铁路牵引供电关键设备的故障诊断、预测策略和健康管理,从数据采集层、智能化故障诊断评估、差异化状态运维检修辅助决策等方面促进铁路状态修向健康管理的转变。
电力设备是城市轨道交通命脉,直接关系到城市轨道交通的稳定运行,不但经济影响大社会影响也很大。南京启智电气针对城市轨道交通相关电力设备具备完备的解决方案,包括牵引变压器、整流变、直流柜、电缆等的设备运行状态在线监测。
序号 | 设备名称及规格型号 | 备注 |
1 | 牵引变电所PHM系统 | |
1.1 | 变电所级PHM系统 | 含屏柜及系统,对装置主要采用61850通信,对上数据61850/104通信 |
1.2 | 变电所油中气体(含微水)在线监测装置 | 七气+微水(光谱/油色谱) |
1.3 | 变电所油阀式特高频局部放电监测装置 | 单通道球阀式特高频传感器 |
1.4 | 变电所变压器套管监测装置 | 监测高压侧套管泄露电流、介质损耗和相对电容量 |
1.5 | 变电所荧光光纤绕组测温监测装置 | 监测6通道温度 |
1.6 | 变电所铁心接地电流监测装置 | 监测基波电流和全电流 |
1.7 | 变电所220kV断路器操作机构监测装置 | 监测分、合闸线圈电流,储能电机电压电流,断路器位置 |
1.8 | 变电所220kV断路器SF6气体状态监测装置 | 每个间隔一只微水密度传感器 |
1.9 | 变电所220kV电压互感器套管监测装置 | 监测容性设备泄露电流、介质损耗和相对电容量 |
1.10 | 变电所220kV电流互感器套管监测装置 | 监测容性设备泄露电流、介质损耗和相对电容量 |
1.11 | 变电所220kV避雷器在线监测装置 | 监测避雷器泄露电流、阻性电流、雷击次数 |
1.12 | 变电所2×27.5kV GIS开关柜内温度监测装置 | 监测母排温度、触头温度、电缆接头温度,测温传感器CT取电 |
1.13 | 变电所2×27.5kV GIS开关柜局部放电监测装置 | AE+TEV原理开关柜局放,无源无线,磁吸安装 |
1.14 | 变电所智能监测单元柜-牵引变压器 | 柜内集成IED,光谱、套管介损等采集装置 |
1.15 | 变电所智能监测单元柜-220kV开关设备 | 柜内集成IED装置 |
1.16 | 变电所智能监测单元柜-27.5kV容性设备 | 柜内集成IED装置 |
