QZE-660断路器机械特性在线监测装置

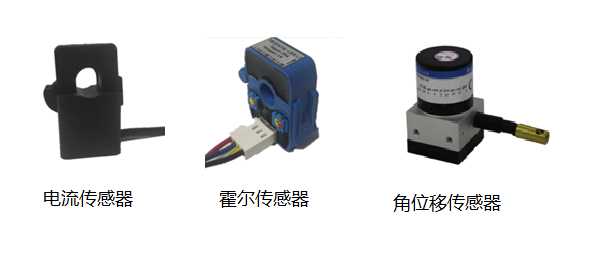

高压断路器故障的主要原因由机械故障是引起, 断路器的分合闸时间、分合闸不同期程度、分合闸速度以及线圈的动作电压等，直接影响断路器的切合性能，并且对继电保护、自动重合闸装置以及系统的稳定带来极大的影响，断路器机械特性在线监测装置使用电流互感器、电压互感器、霍尔传感器及行程传感器等实现对断路器分合闸线圈电流电压、主回路电流、储能电机电流电压、主触头动作行程的检测，实时记录分合闸时间和位置状态，分析断路器动作过程中相关参数的特征值，绘制特征参数趋势曲线以及对标准曲线的比较，对断路器健康状态及发展趋势做出诊断。监测装置采用壁挂箱安装，电流传感器和霍尔传感器为开口设计，安装于设备二次接线端子附近。
