QZE-600 GIS局放在线监测装置

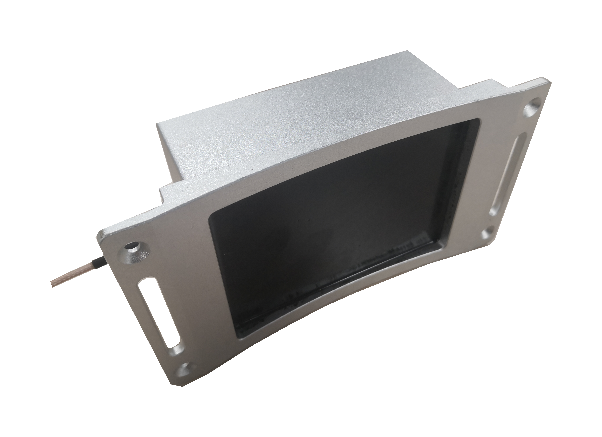

GIS(气体绝缘金属封闭开关设备)局部放电的主要原因是其自身及安装过程中产生的绝缘缺陷，以及自由导电微粒、接触不良和浮电位等在电场作用下产生放电现象。GIS内部发生局部放电时，由于放电点处电荷的迅速转移，形成持续时间很短 的电流脉冲(ns级)，并产生频率分量极其丰富的电磁信号(高达GHz)， 工作在300MHz-1500MHz频段的UHF传感器可以完全屏蔽电磁干扰和环境辐射影响，通过检波降频电路、高速采样电路、数据处理缓存电路，采集达到触发条件的局放脉冲信号的幅值（Q）、相位(Φ)、频次(N)、周波序列(t)等特征量，上传到上位机专家诊断系统进行事件图谱建立和监测设备绝缘状态分析。GIS局放在线监测一般配置外置UHF传感器，安装在GIS的盘式绝缘法兰上。
