QZE-570变压器套管介损在线监测装置

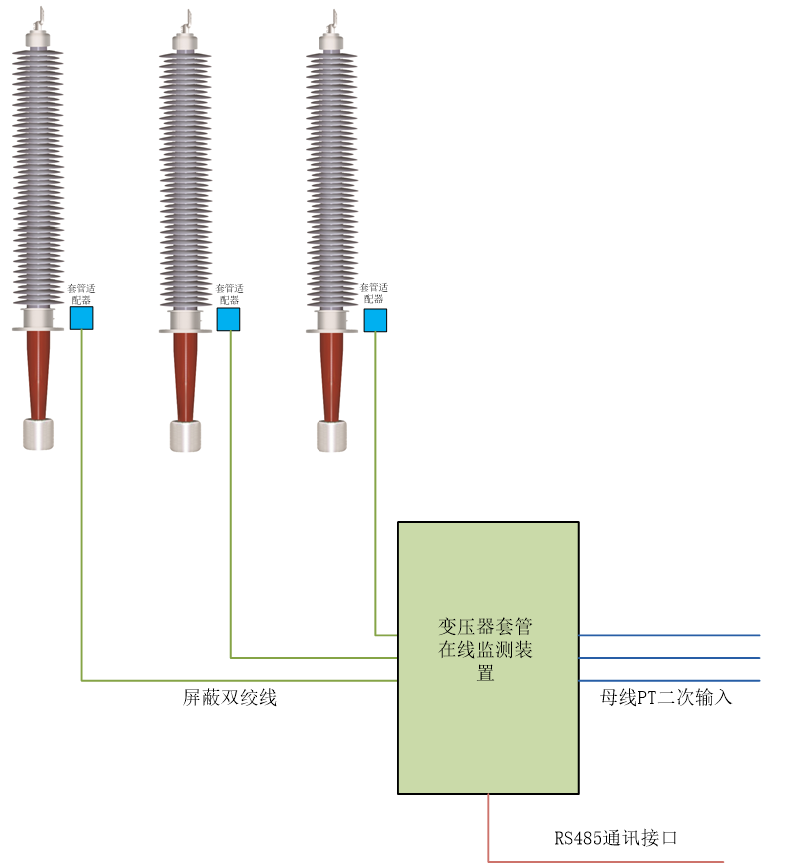

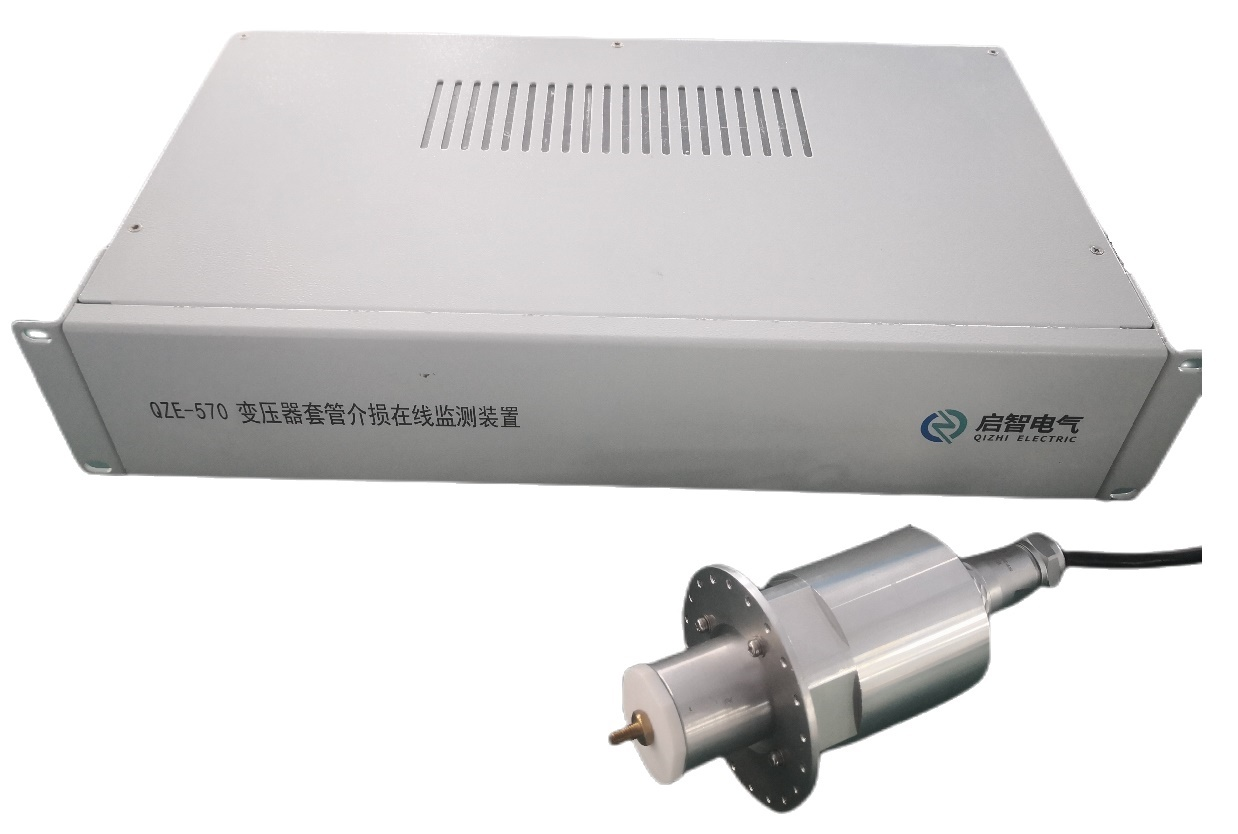

变压器套管绝缘受损和绝缘故障都会造成套管绝缘介质损耗因数的升高，长期的绝缘过热及老化最终导致绝缘崩溃。通常铁芯上的绝缘退化时套管电容 C1（高压棒与测试末屏之间的电容）也会增加，介损的变化在绝缘退化的初期比较明显，之后电容的变化变得更为显著。变压器套管介损在线监测装置使用集成电流互感器的末屏适配器连接末屏，同时采集最多六相套管电压，实现实时监测套管接地电流、介质损耗因数和电容量，反应套管介损即绝缘能力的变化过程和趋势。变压器套管介损在线监测装置采用2U全宽插箱或壁挂箱就近安装于变压器本体侧，适配器结构需根据不同套管厂家末屏接口进行设计。
