QZE-500L变压器局放在线监测装置

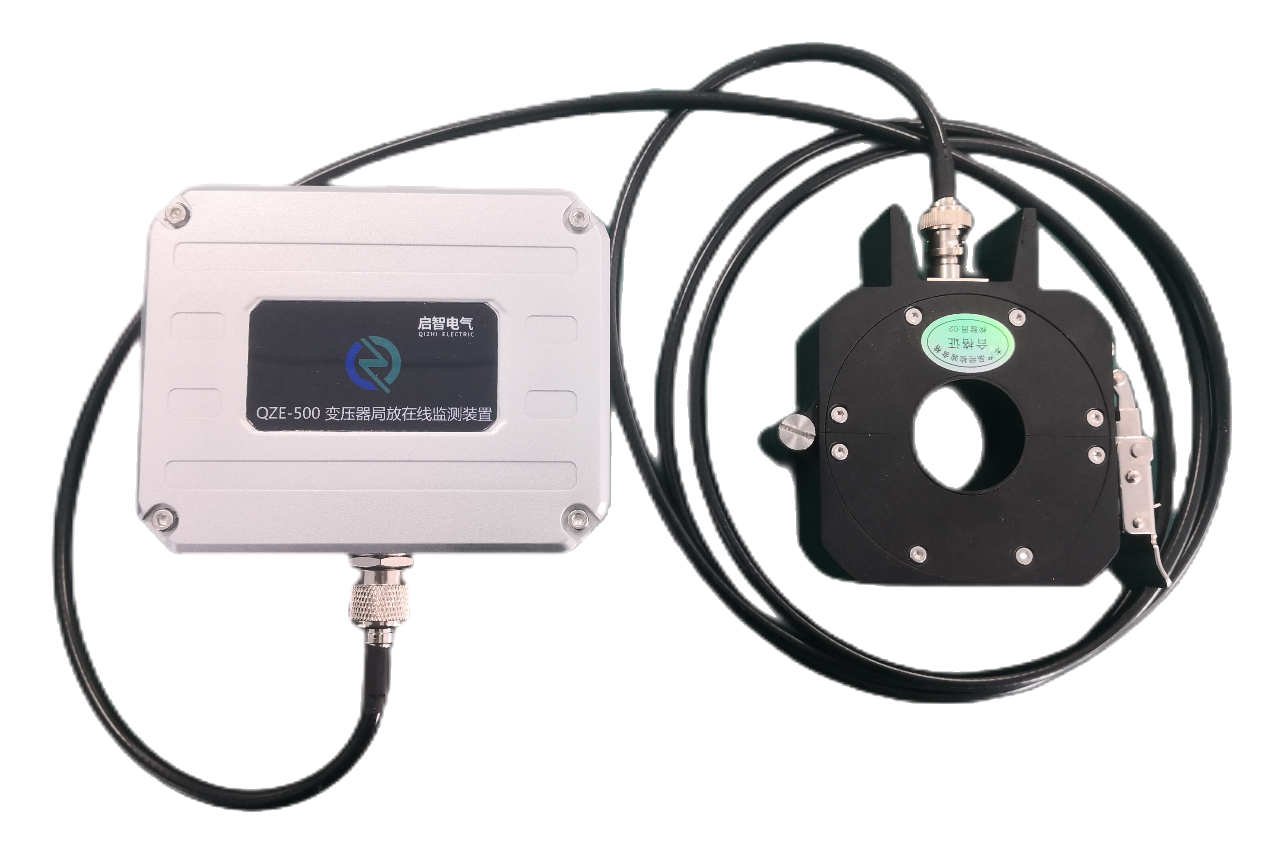

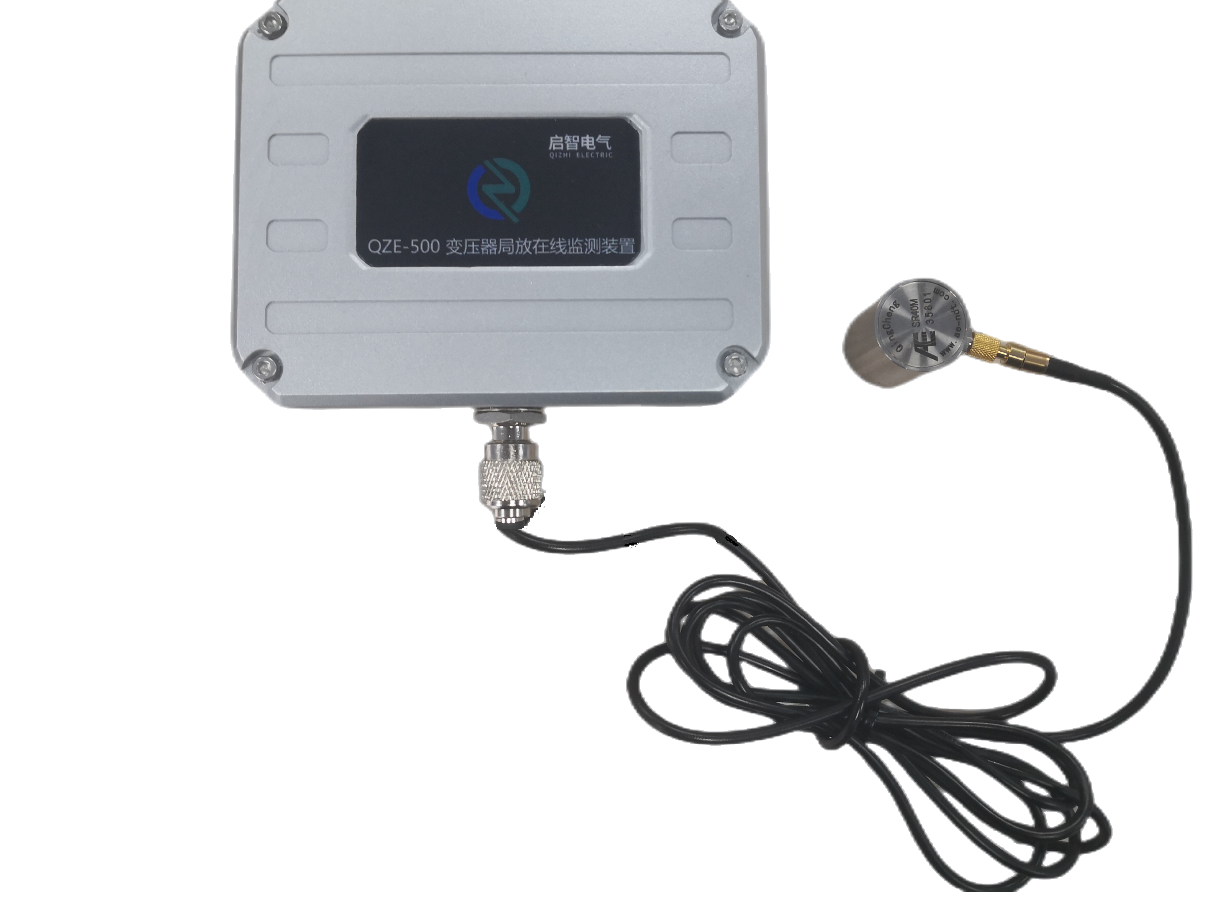

高压变压器运行中因绝缘受损或绝缘故障会引起变压器内部局部放电，局放会在变压器接地导线、铠装电缆的屏蔽线上产生高频脉冲电流；局部放电同时是一种快速的电荷释放或迁移过程，会导致放电点周围的电场应力、机械应力与粒子力失去平衡状态而产生振荡变化从而产生声波信号。基于高频脉冲电流法(HFCT)和超声波(AE)原理的传感器可以有效接收脉冲信号，经变压器局放监测装置进行信号处理计算后对变压器局部放电进行实现在线监测，监测结果通过Lora无线传输到物联网关。HFCT传感器采用卡扣式结构设计，AE传感器采用磁吸设计，变压器局放监测装置采用磁吸或安装板安装。
