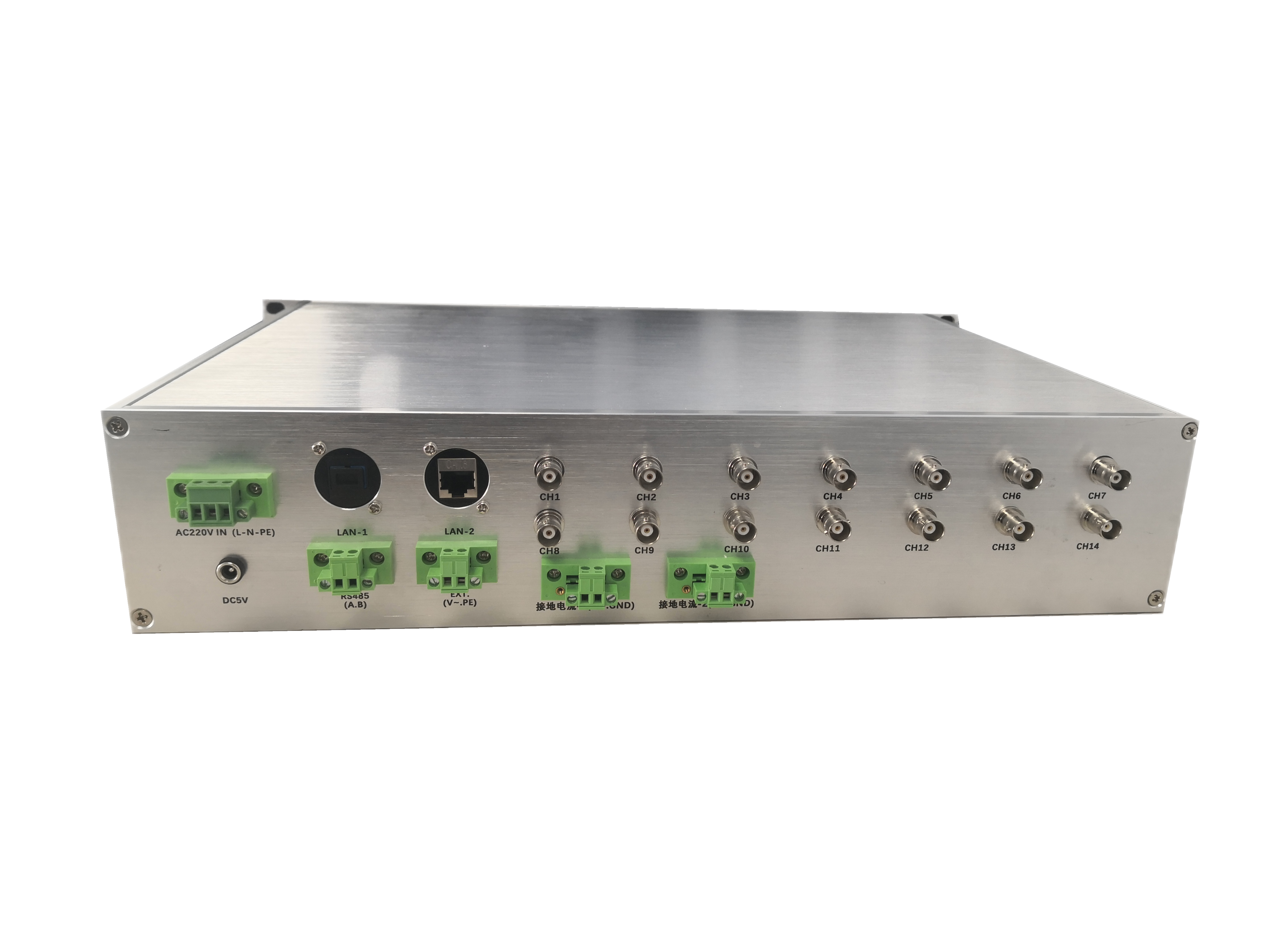

QZE-500变压器局放在线监测装置

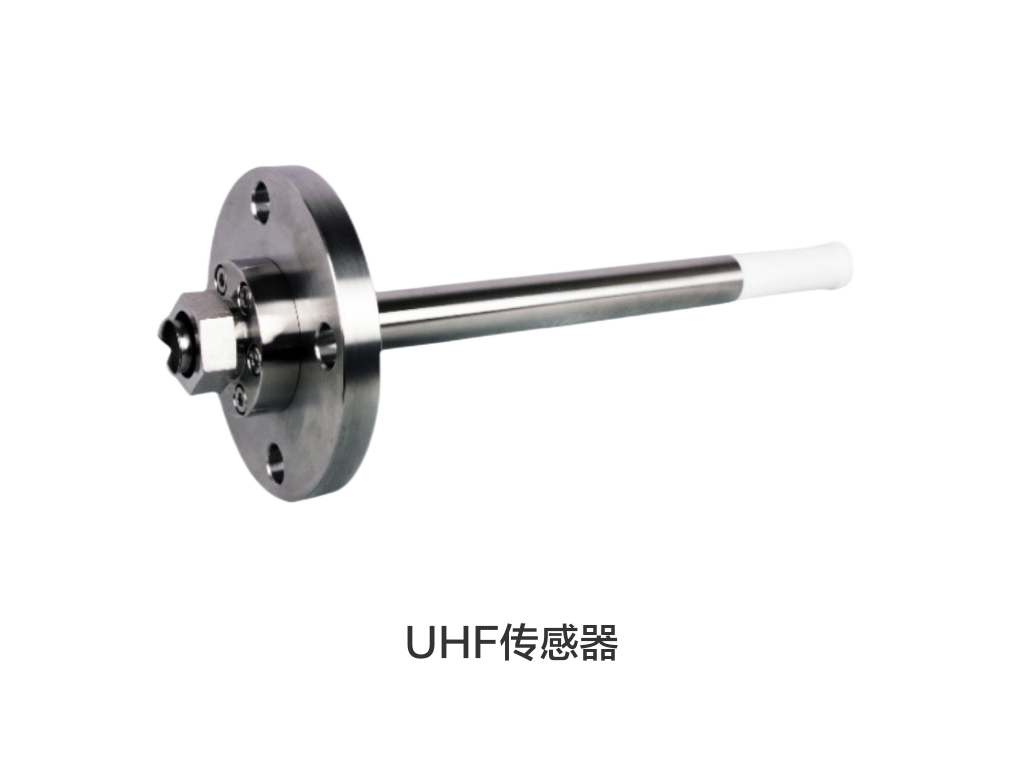

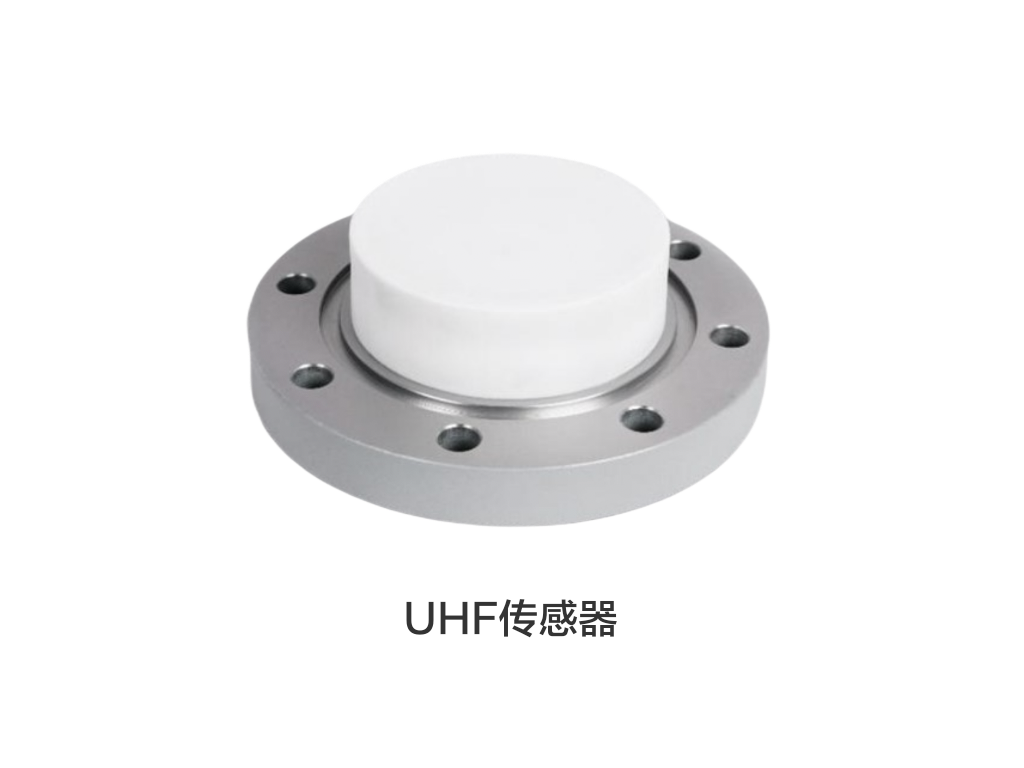

变压器在高电压的作用下因内部绝缘受损或绝缘故障会在绝缘位置形成局部放电，放电现象如果不能及时发现处理，将会对绝缘材料造成更大面积的损坏直至热击穿，使变压器故障扩大。变压器局放在线监测装置通过UHF特高频传感器实时采集变压器内部局部放电激发出的300MHz ~ 1500MHz的电磁波信号，通过检波降频电路、高速采样电路、数据处理缓存电路，采集达到触发条件的局放脉冲信号的幅值（Q）、相位(Φ)、频次(N)、周波序列(t)等特征量，上传到上位机专家诊断系统进行事件图谱建立和监测设备绝缘状态分析。UHF传感器有人孔式和油阀式两种结构，安装在变压器的取油阀或密封垫圈部位，一台电力变压器上可安装多个UHF传感器，达到对不同部位的局放进行有效监测。监测装置同时支持AE传感器和HFCT传感器多种传感器的信号接入采集。
